モバイル回線の接続・切断を制御する各種タイマー設定について

モバイル設定の詳細設定モードでは、接続時間や回数を指定することでモバイル接続を制御できます。関連する設定手順は以下のドキュメントをご参照ください。

• 関連ドキュメント：通信断が発生した場合に自動で SIM を切り替える
• 関連ドキュメント：有線接続と無線（SIM）接続で、優先順位を設定する

本記事では、これらの時間や回数が示す各設定項目について、図解を交えて説明します。

モバイル回線の接続制御

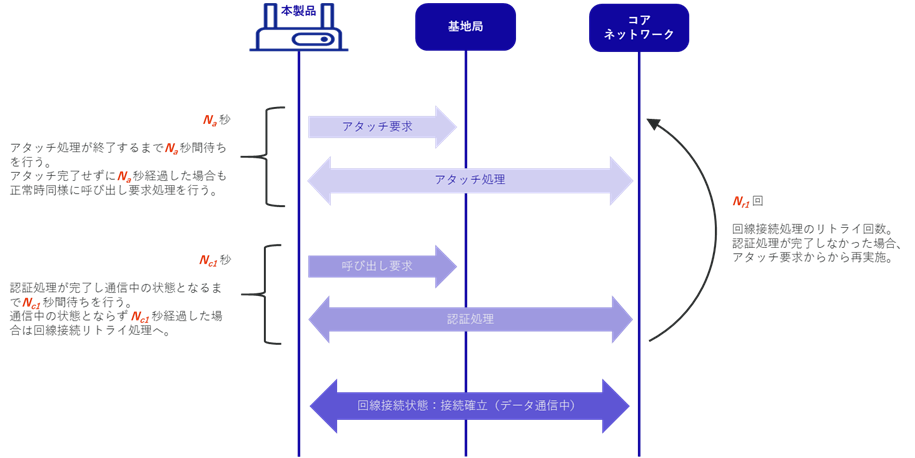

「接続待ち時間」「呼び出し待ち時間」「回線接続リトライ回数」は、モバイル回線の接続時に使用します。各項目が回線接続時のどのタイミングで使用されるかは、以下の図をご参照ください。

amnimo(cfg)# mobile peer MOB-PEER-NAME
amnimo(cfg-mp-MOB-PEER-NAME)# session SESSION-NAME
amnimo(cfg-mps-SESSION-NAME)# attach-timeout Na    ← 接続待ち時間 を指定
amnimo(cfg-mps-SESSION-NAME)# call-timeout Nc1     ← 呼び出し待ち時間 を指定
amnimo(cfg-mps-SESSION-NAME)# retry Nr1            ← 回線接続リトライ回数 を指定

無通信検知時間満了によるモバイル回線の切断制御

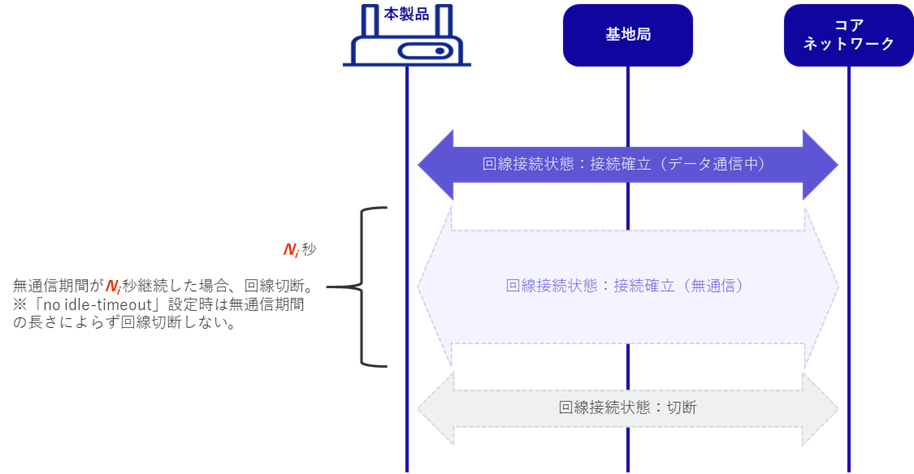

「無通信検知時間」を設定すると、指定された期間、無通信状態が継続した場合にモバイル回線の切断を制御します。

⚠ 注意：本機能はデフォルトでは無効に設定されています。有効にする場合は、詳細設定モードから設定を行ってください。

amnimo(cfg)# mobile peer MOB-PEER-NAME
amnimo(cfg-mp-MOB-PEER-NAME)# session SESSION-NAME
amnimo(cfg-mps-SESSION-NAME)# idle-timeout Ni    ← 無通信検知時間 を指定

最大接続時間満了によるモバイル回線の切断制御

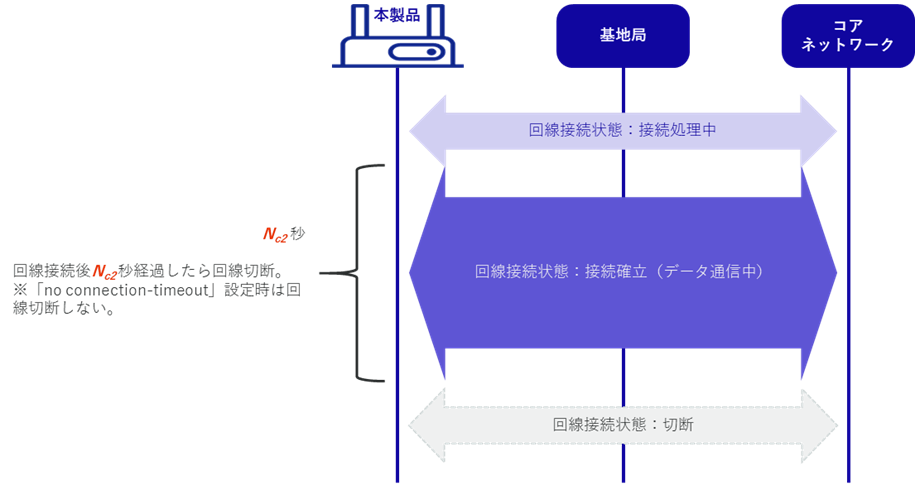

「最大接続時間」を設定すると、指定された期間、回線接続状態が継続した場合にモバイル回線の切断を制御します。

⚠ 注意：本機能はデフォルトでは無効に設定されています。有効にする場合は、詳細設定モードから設定を行ってください。図中の回線接続処理は、アタッチ処理および認証処理を示します。

amnimo(cfg)# mobile peer MOB-PEER-NAME
amnimo(cfg-mp-MOB-PEER-NAME)# session SESSION-NAME
amnimo(cfg-mps-SESSION-NAME)# connection-timeout Nc2    ← 最大接続時間 を指定

モバイル回線の再接続待ち制御

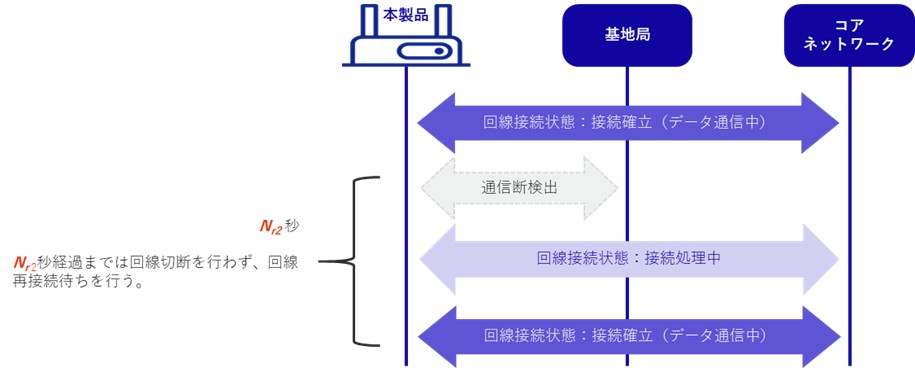

「再接続待ち時間」を設定すると、基地局と一時的に通信ができなくなった場合でも、設定した時間内は回線を切断せず、接続状態を維持するよう制御します。

⚠ 注意：本機能は、設定した時間内、回線接続状態を維持することで、回線切断後の再接続処理にかかるオーバーヘッドを抑え、通信の安定性を高めるための機能です。設定した時間内に回線再接続ができなかった場合は、回線切断動作を行います。詳細設定モードで no reconnect-timeout を指定すると、基地局との通信断検出時に即時回線切断の制御をすることも可能です。

amnimo(cfg)# mobile peer MOB-PEER-NAME
amnimo(cfg-mp-MOB-PEER-NAME)# session SESSION-NAME
amnimo(cfg-mps-SESSION-NAME)# reconnect-timeout Nr2    ← 再接続待ち時間 を指定
amnimo(cfg-mps-SESSION-NAME)# no reconnect-timeout     ← 機能を無効化する場合

切断検出機能によるモバイル回線の切断制御

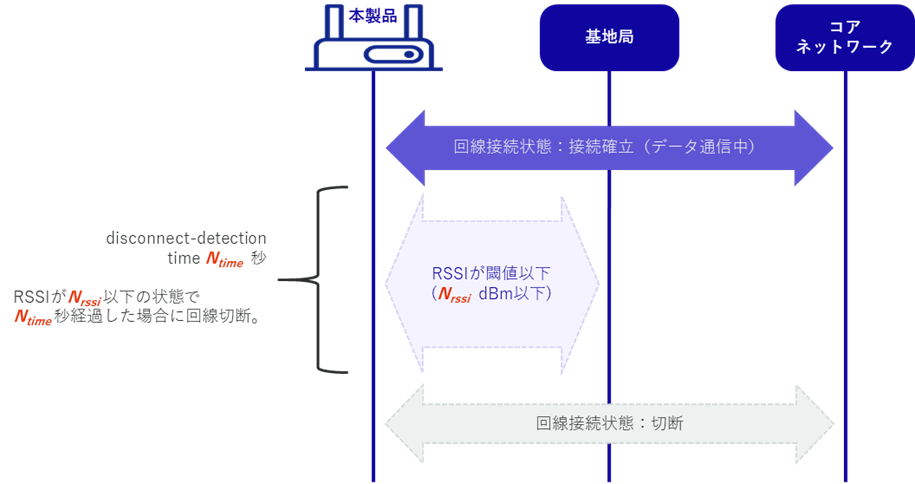

「切断検出機能」を設定すると、指定された時間を超えて RSSI 値が指定された値以下になった場合に、回線を切断するよう制御します。

⚠ 注意：詳細設定モードで no disconnect-detection を指定すると、圏外時でも回線切断を行わないよう制御できます。この場合、複数セッション設定を行っていても回線切り替えは行われません。ただし、基地局や認証サーバーから切断があった場合は本機能の対象外です。この場合、再接続待ち時間内に回線再接続ができなかった場合は回線切断が行われ、複数セッション設定時は回線が切り替わります。

amnimo(cfg)# mobile peer MOB-PEER-NAME
amnimo(cfg-mp-MOB-PEER-NAME)# session SESSION-NAME
amnimo(cfg-mps-SESSION-NAME)# disconnect-detection rssi Nrssi time Ntime    ← 切断検出機能 を指定
amnimo(cfg-mps-SESSION-NAME)# no disconnect-detection                      ← 機能を無効化する場合
