フィルタ設定事例集

Tomoko
  • 更新
目次

本レシピでは、エッジゲートウェイを利用する際の一般的なフィルタリング設定例について説明します。



前提条件

  • CLI の基本を理解している
    参考）CLI の基本（『CLIユーザーズマニュアル』より）

対象機器

  • AG10/20
  • AR10/20（AR の場合は、br0 を eth1 に置き換えてください）

設定例

工場出荷時設定

インターフェース Input Output Forward
ecm0 許可 許可 破棄 (Net BIOS, SMB）
eth0 許可 許可 破棄 (Net BIOS, SMB）
br0 許可 許可 破棄 (Net BIOS, SMB）



ecm0 の Input を全て拒否して、その他は許可する設定

全インターフェースを Drop にしてから、lo（ローカル）、eth0、 br0 の Input を Accept することで ecm0 の Input を Drop とする。

インターフェース Input Output Forward
ecm0 破棄  許可 破棄 (Net BIOS, SMB）
eth0 許可 許可 破棄 (Net BIOS, SMB）
br0 許可 許可 破棄 (Net BIOS, SMB）



GUI で設定する

  1. 管理画面にログイン → サイドメニュー「ネットワーク」→「フィルター」をクリック。

  2. 「入力設定」タブを選択。

  3. デフォルトポリシーを「許可（Accept）」→「破棄（Drop）」に変更

    •  「入力デフォルトポリシー」を「破棄」に設定し、「設定」ボタンを押す。

    • 注意：HTTP/HTTPS 等の必要な受信通信がある場合、許可ルールを先に追加してからこの変更を行ってください。

  4. 許可するインターフェースに対するルールを追加

    • Step1: フィルター設定の基本設定

      • インデックス番号：20（任意）

      • 有効／無効：有効

      • ポリシー：許可（Accept）

    • STEP2: 送信元/送信先IPアドレスおよびインターフェース

      • 入力インターフェース： lo → 設定

        • 次に新規：インターフェース eth0 → 設定（例、インデックス21）

        • 次に新規：インターフェース br0 → 設定（例、インデックス22）

  5. 接続済みの通信を許可するルールを追加

    • Step1: フィルター設定の基本設定

      1. インデックス番号：10（任意）

      2. 有効／無効：有効

      3. ポリシー：許可（Accept）

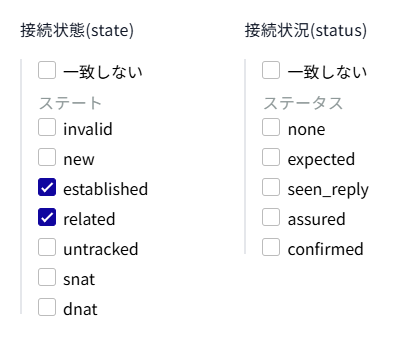

    • Step4 :コントラック

      • 接続状態（state）

        • established → チェック

        • related → チェック

      1. 各ルールを設定後「設定」ボタンをクリック。

      2. これにより、lo／eth0／br0 からの受信が許可されます。

  6. ecm0 からの受信を拒否（Drop）

    デフォルトポリシーが「拒否（Drop）」になっており、かつ許可ルールが上位に存在するため、ecm0 からの入力パケットはすべて拒否されます。

  7. 設定を保存する

  8. 動作確認：
    ecm0 に対して WAN 側から通信が届かないこと（ping, T/TCP接続など）、eth0／br0 からの接続が正常であることを確認。



CLI で設定する

STEP1：事前に許可をするインターフェースを設定する

lo（ローカル）、br0 (lan0-3)、 eth0 の Input を許可（Accept）する

amnimo(cfg)# filter input 20    ← インデックス番号を 20 と指定する
amnimo(cfg-fin-20)# match in-interface lo    ← インデックス番号 20 はインターフェイス lo へ設定
You must fill in the following required fields:
policy
amnimo(cfg-fin-20)# policy accept
amnimo(cfg-fin-20)# enable
amnimo(cfg-fin-20)# exit
amnimo(cfg)# filter input 21   ← インデックス番号を 21 と指定する
amnimo(cfg-fin-21)# match in-interface eth0    ← インデックス番号 21 はインターフェイス eth0 へ設定
You must fill in the following required fields:
policy
amnimo(cfg-fin-21)# policy accept
amnimo(cfg-fin-21)# enable
amnimo(cfg-fin-21)# exit
amnimo(cfg)# filter input 22   ← インデックス番号を 22 と指定する
amnimo(cfg-fin-22)# match in-interface br0    ← インデックス番号 22 はインターフェイス br0 へ設定
You must fill in the following required fields:
policy
amnimo(cfg-fin-22)# policy accept
amnimo(cfg-fin-22)# enable
amnimo(cfg-fin-22)# exit

STEP2：接続済みの通信を許可、その後、SIM への接続を拒否する

  1. 接続済み通信を許可する

    amnimo(cfg)# filter input 10
amnimo(cfg-fin-10)# match conntrack state related,established
You must fill in the following required fields:
policy
amnimo(cfg-fin-10)# policy accept
amnimo(cfg-fin-10)# enable
amnimo(cfg-fin-10)# exit

  2. ecm0 への接続リクエストを拒否 (すべてのインターフェースを Drop に設定)

    amnimo(cfg)# filter input default-policy drop

SIM (ecm0) の SSH 通信 (任意ポート) のみを許可する

ecm0 の Input が Drop となっている設定に、SSH 通信のみを Accept とする設定を追加する。

インターフェース Input Output Forward
ecm0 SSH のみ 許可
他は 破棄  		許可 破棄 (Net BIOS, SMB）
eth0 許可 許可 破棄 (Net BIOS, SMB）
br0 許可 許可 破棄 (Net BIOS, SMB）



CLI で設定する

ecm0 の SSH 接続を許可する（任意のポート：45391）

amnimo(cfg)# filter input 122
amnimo(cfg-fin-122)# match conntrack state new
You must fill in the following required fields:
policy
amnimo(cfg-fin-122)# match protocol tcp flags syn,rst,ack,fin syn
amnimo(cfg-fin-122)# match protocol tcp dst-port 45391
amnimo(cfg-fin-122)# policy accept
amnimo(cfg-fin-122)# match in-interface ecm0
amnimo(cfg-fin-122)# enable
amnimo(cfg-fin-122)# exit

(補足）任意のポートで SSH 接続の待ち受けを設定する

SSH 待ち受けポートを任意のポート（例、45391） に設定する場合は、以下のように設定します。

amnimo(cfg)# ssh
amnimo(cfg-ssh)# show config
enable
port 22
keepalive
ciphers default
amnimo(cfg-ssh)# port 45391 ← 任意のポート
amnimo(cfg-ssh)# exit
