GUI で DNAT の設定をする

本レシピでは、GUI を使った DNAT の設定手順について説明します。

対象機器

• AG
• AR
• AC

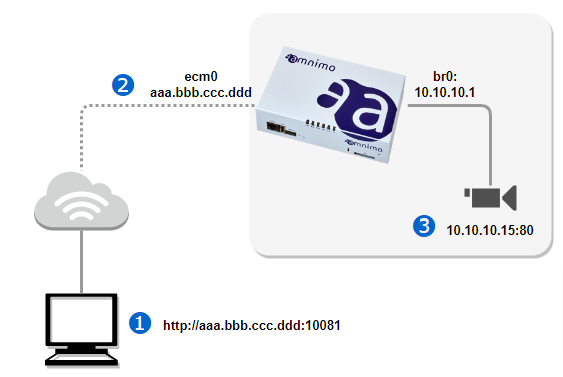

❶ インターネット経由で『http://aaa.bbb.ccc.ddd:10081』へアクセスする。

❷ インターフェース ecm0（rmnet_data0）からパケットが入ってくる。

❸ DNAT のルールにより、ecm0 （rmnet_data0）からの TCP パケットは、『10.10.10.15:80』へ転送される。

GUIでの設定手順

AC の場合、ecm0 を rmnet_data0 に読み替えてください。 プロトコルで『TCP』を選択しないと、「送信先ポートまたは範囲」等のパケットの合致条件が表示されないため、ご留意ください。

1. 1. GUI にログインし、[詳細設定・制御] を開きます。
   2. [ NAT設定 ] を開きます。
   3. [ DNAT ] タブをクリックし、[ +新規追加 ] をクリックします。

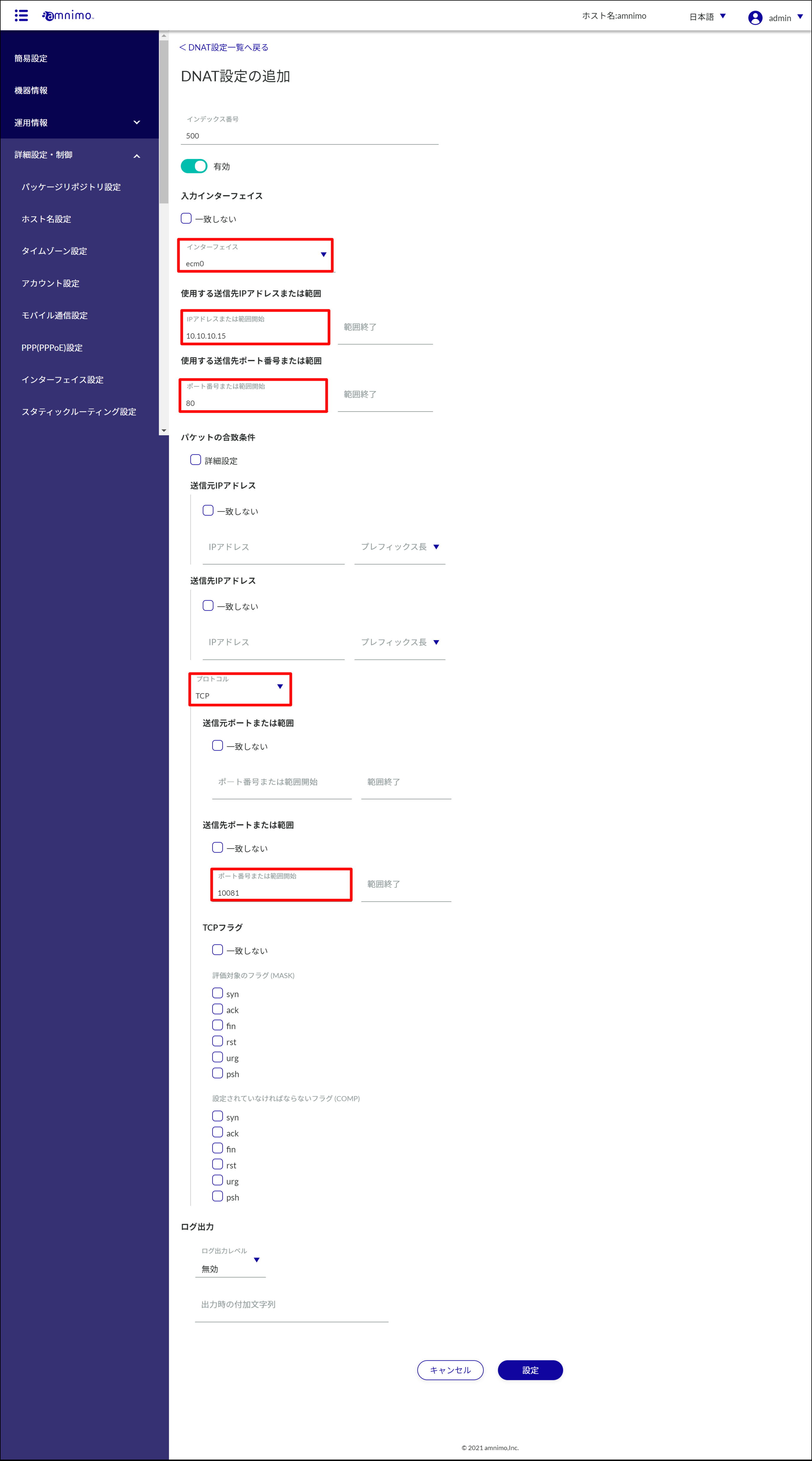

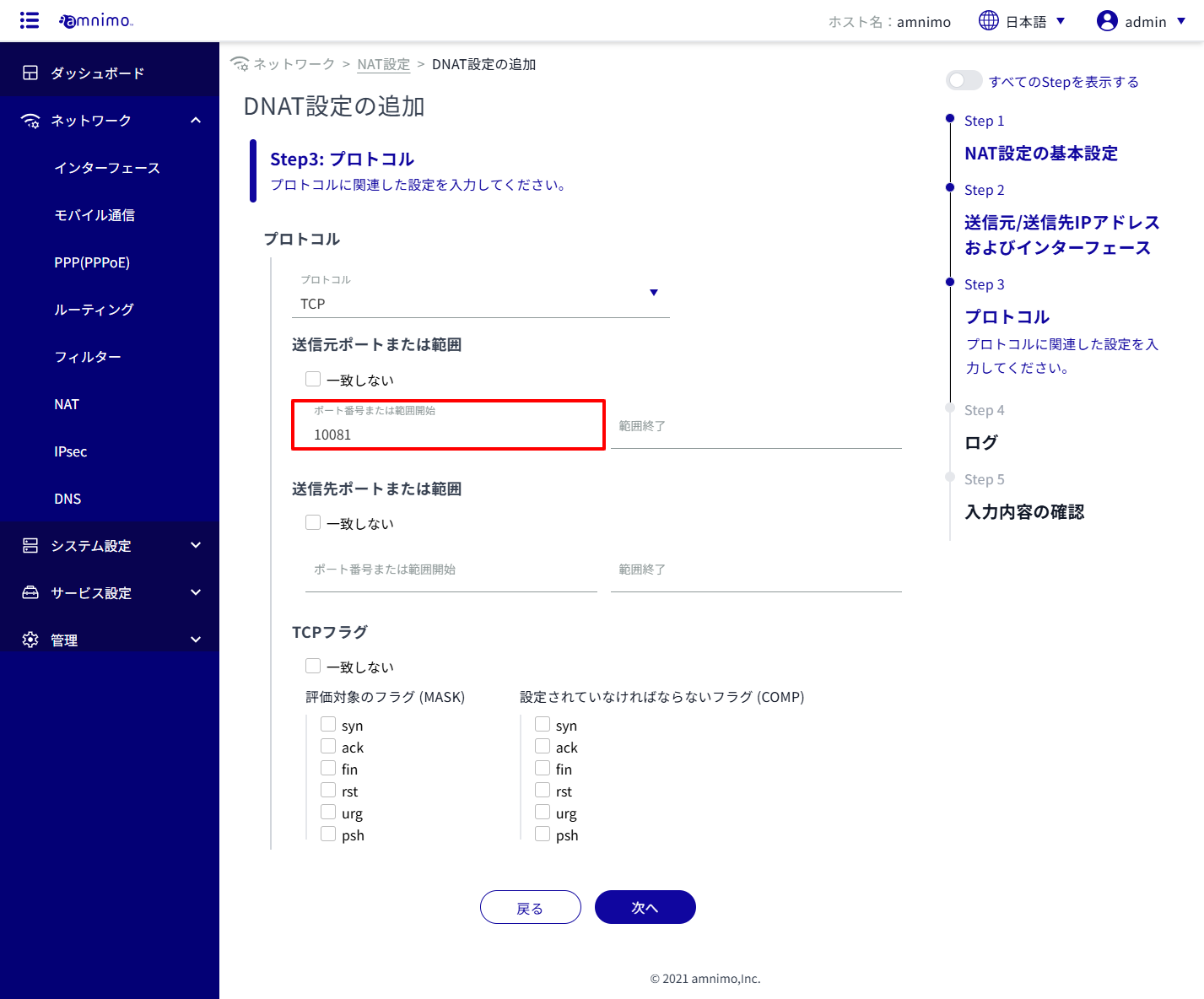

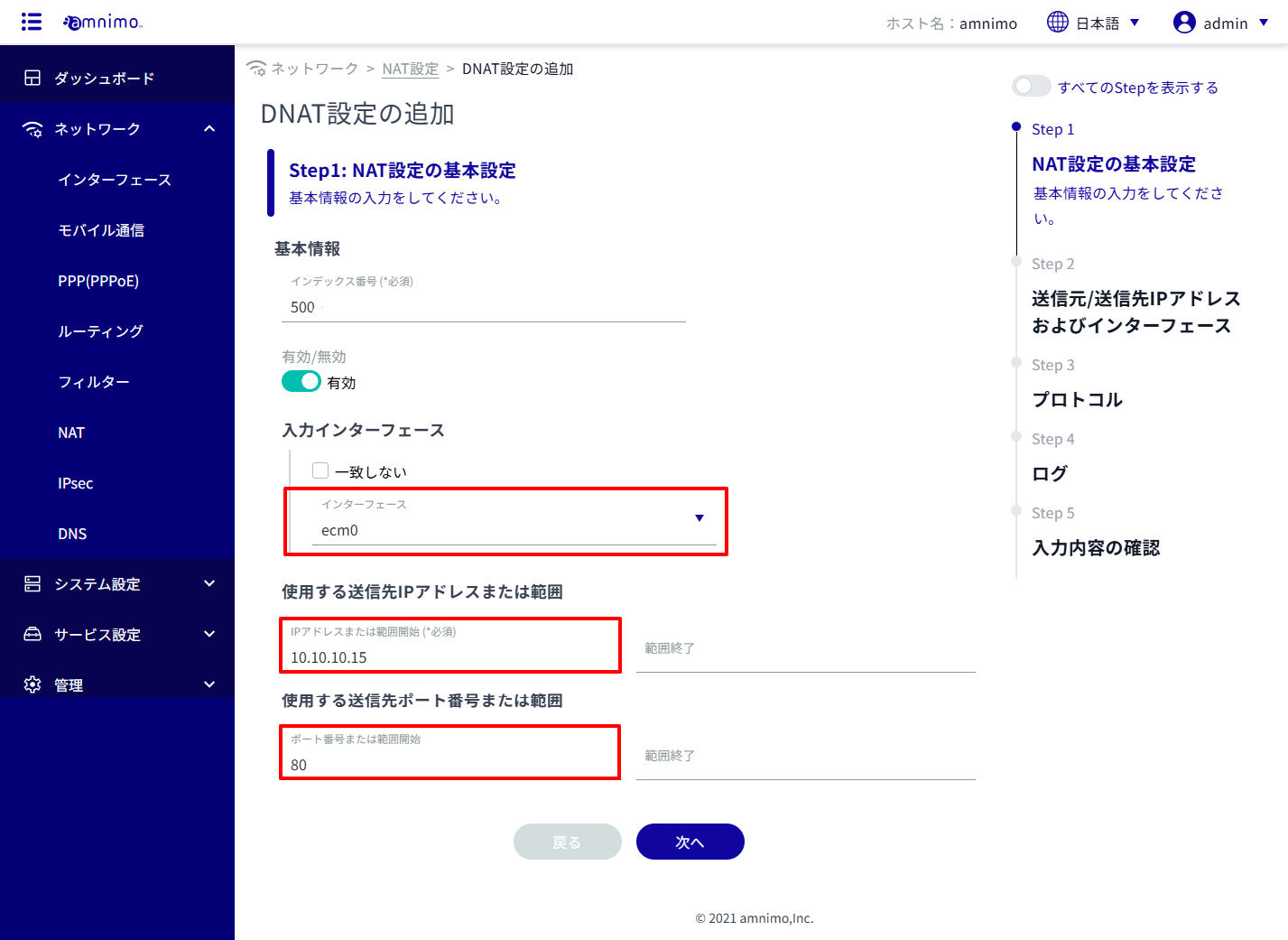

   4. 以下のように入力し、[ 設定 ] をクリックします。


      インデックス番号：適宜 トグル：有効 入力インターフェイス インターフェイス：ecm0 （AC10 の場合、rmnet_data0） 使用する送信先IPアドレスまたは範囲 IP アドレスまたは範囲開始：10.10.10.15 使用する送信先ポート番号または範囲 ポート番号または範囲開始：80 パケットの合致条件 プロトコル：TCP 送信先ポートまたは範囲 ポート番号または範囲開始：10081

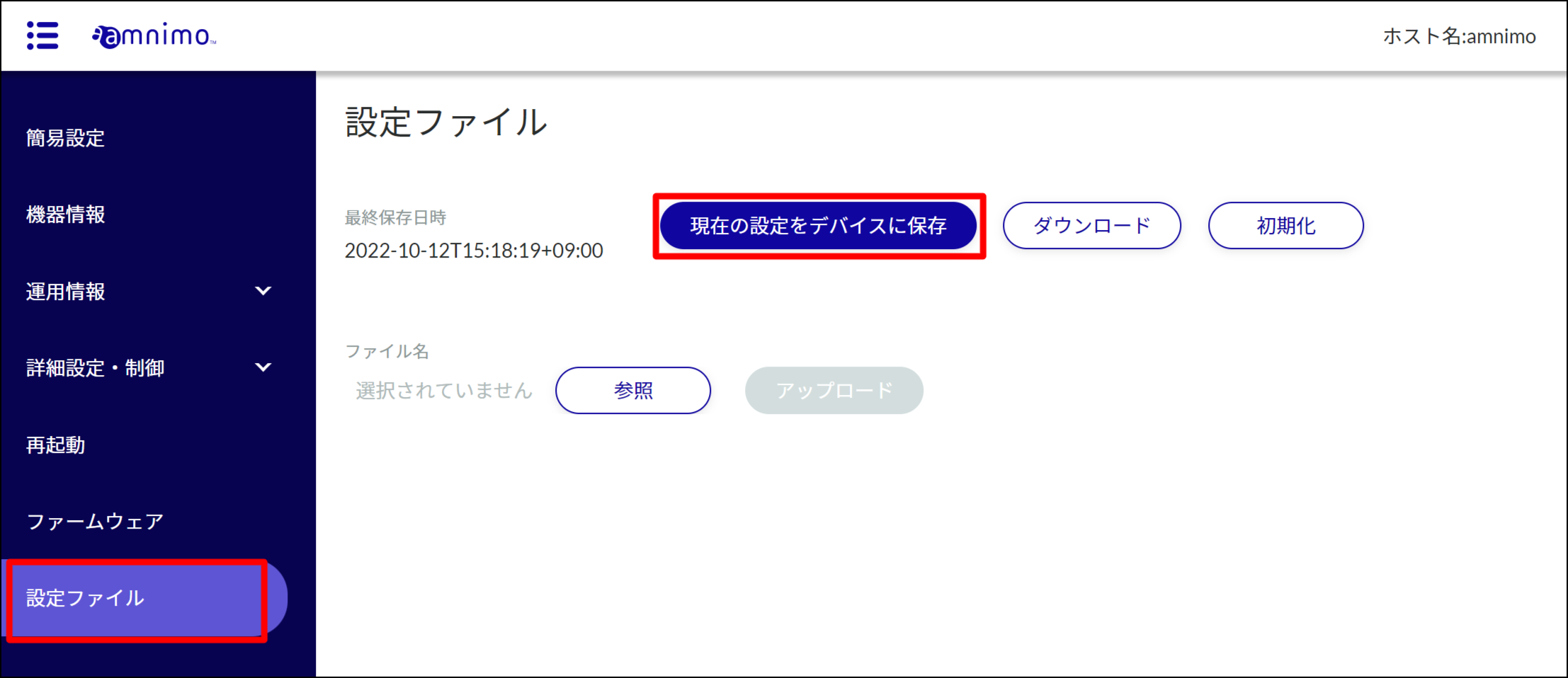

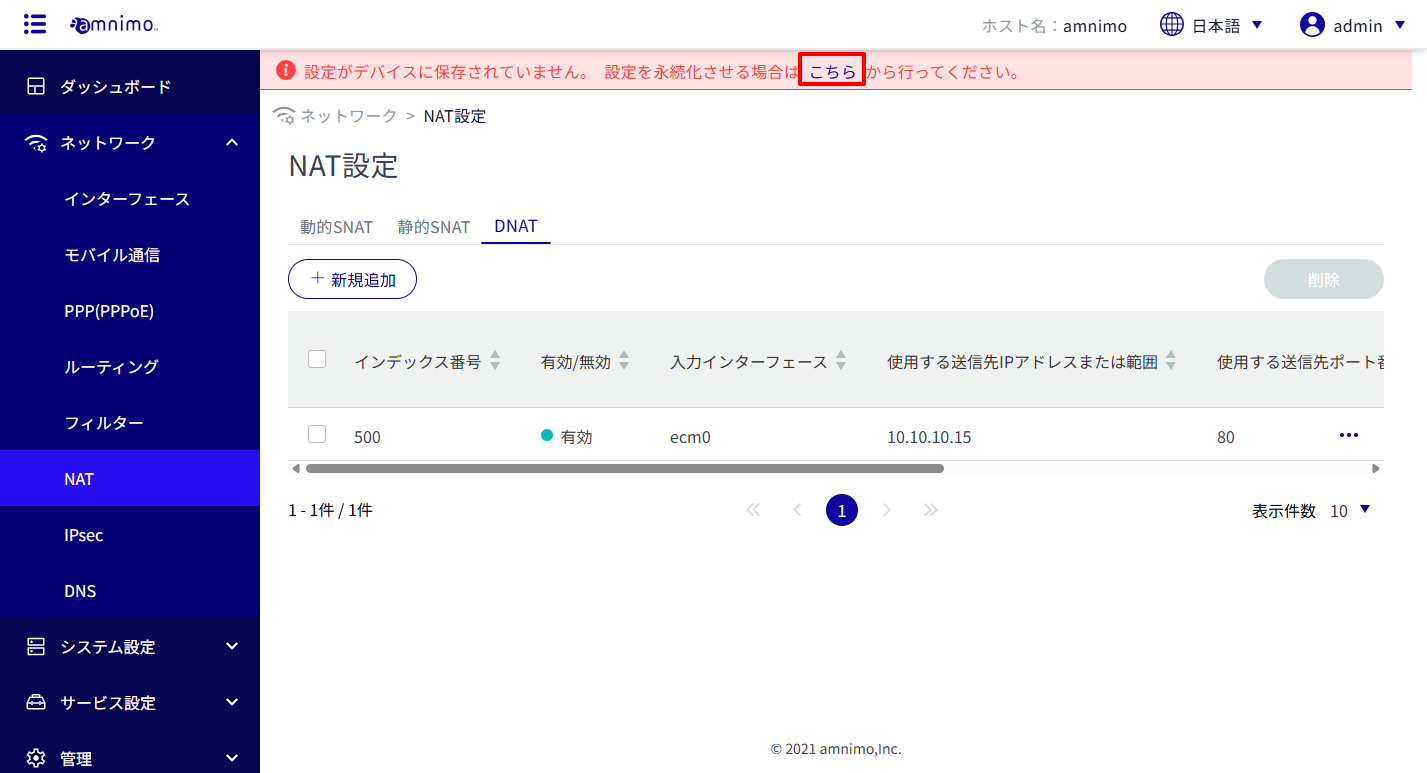

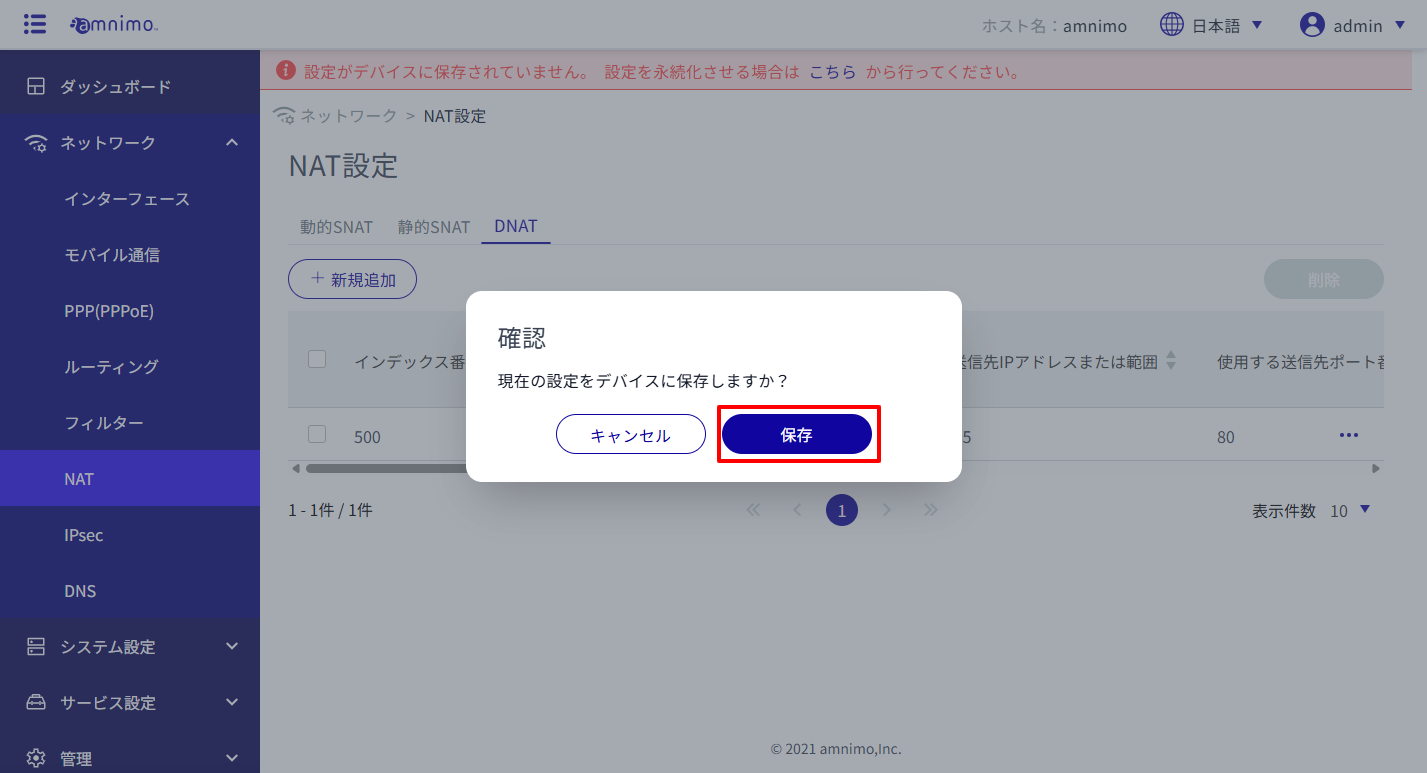

   5.  サイドバーから [ 設定ファイル ] をクリックし、『現在の設定をデバイスに保存』をクリックします。
