インターネット上の NTP サーバーによる時刻補正の設定をする

Tomoko
  • 更新
目次

本レシピではインターネット上の NTP サーバーを用いた時刻補正の設定について、説明します。

目次

▌  GUI による NTP サーバー同期の設定方法

本レシピではモバイル回線を利用する通信デバイスにて、インターネット上の NTP サーバーに定期的にアクセスして時刻を補正するための設定を説明します。

NTP サーバーの設定をする場合は、タイムゾーンの設定も忘れずに行ってください。

手順

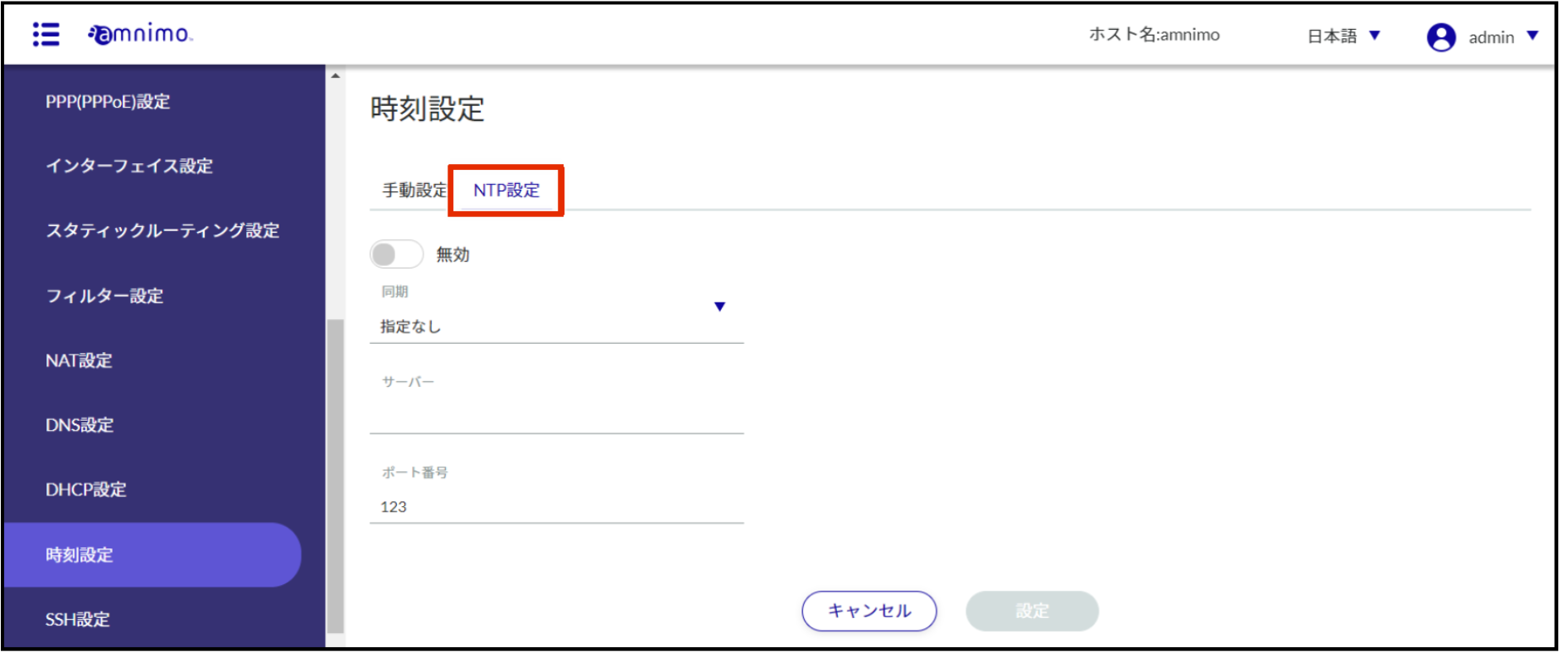

  1. GUI の時刻設定画面で [ NTP設定 ] をクリックします。
  2. [ NTP設定 ] の配下の各設定値を指定します。

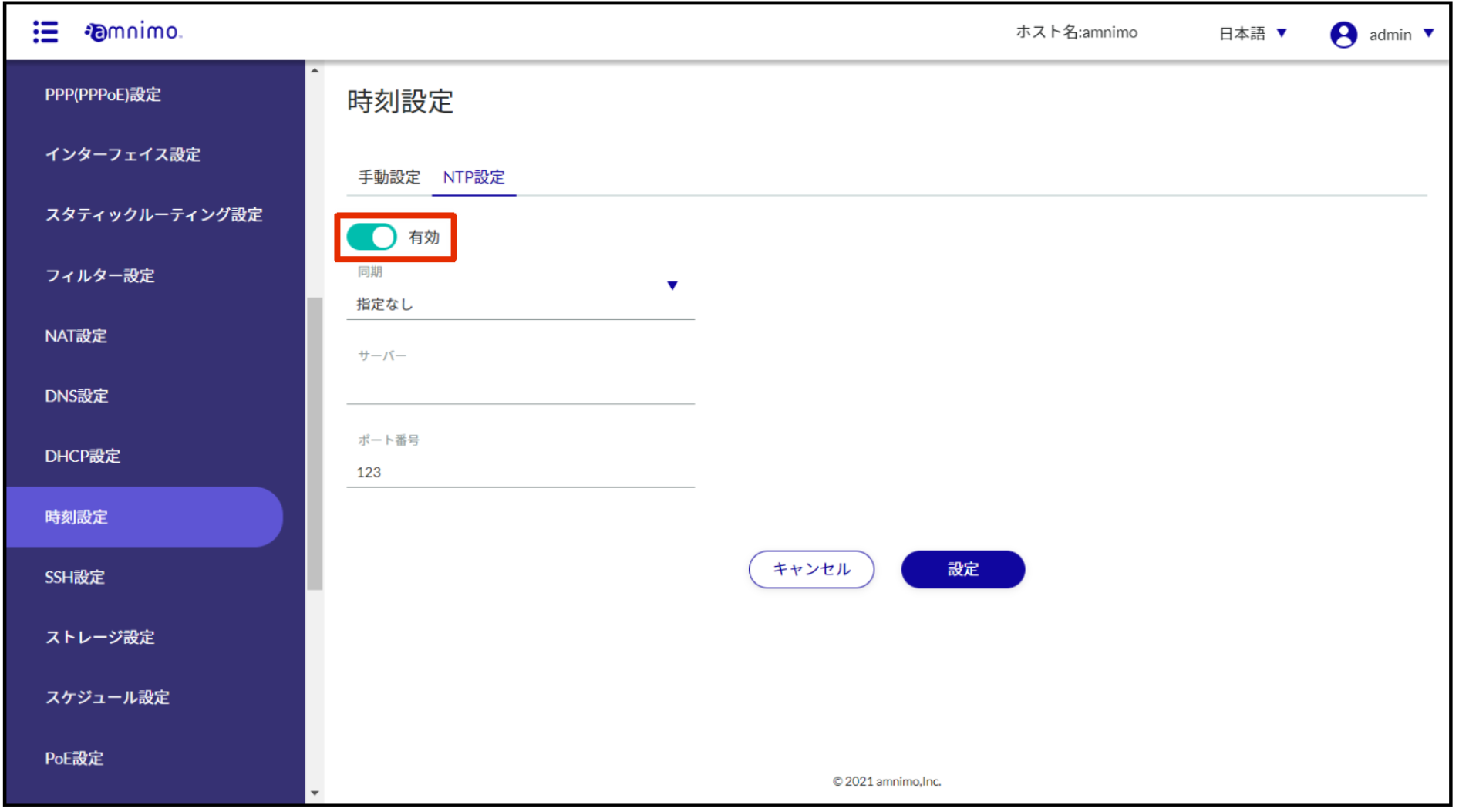

    • [  有効 ] を選択
    • 同期 : [  ecm0 ] を選択

    • サーバー : ご利用になる NTP サーバーのFQDN （例 : time.google.com、ntp.nict.jp など )
      ※ 各サイトの利用規約を確認の上、ご利用ください。

      ※ NTPサーバープールのFQDN（例: pool.ntp.orgなど）を設定しないでください。正しく時刻同期できない可能性があります。NTPサーバープールを利用したい場合は、CLI側で設定してください。

    • ポート番号 : デフォルト値であれば記入不要

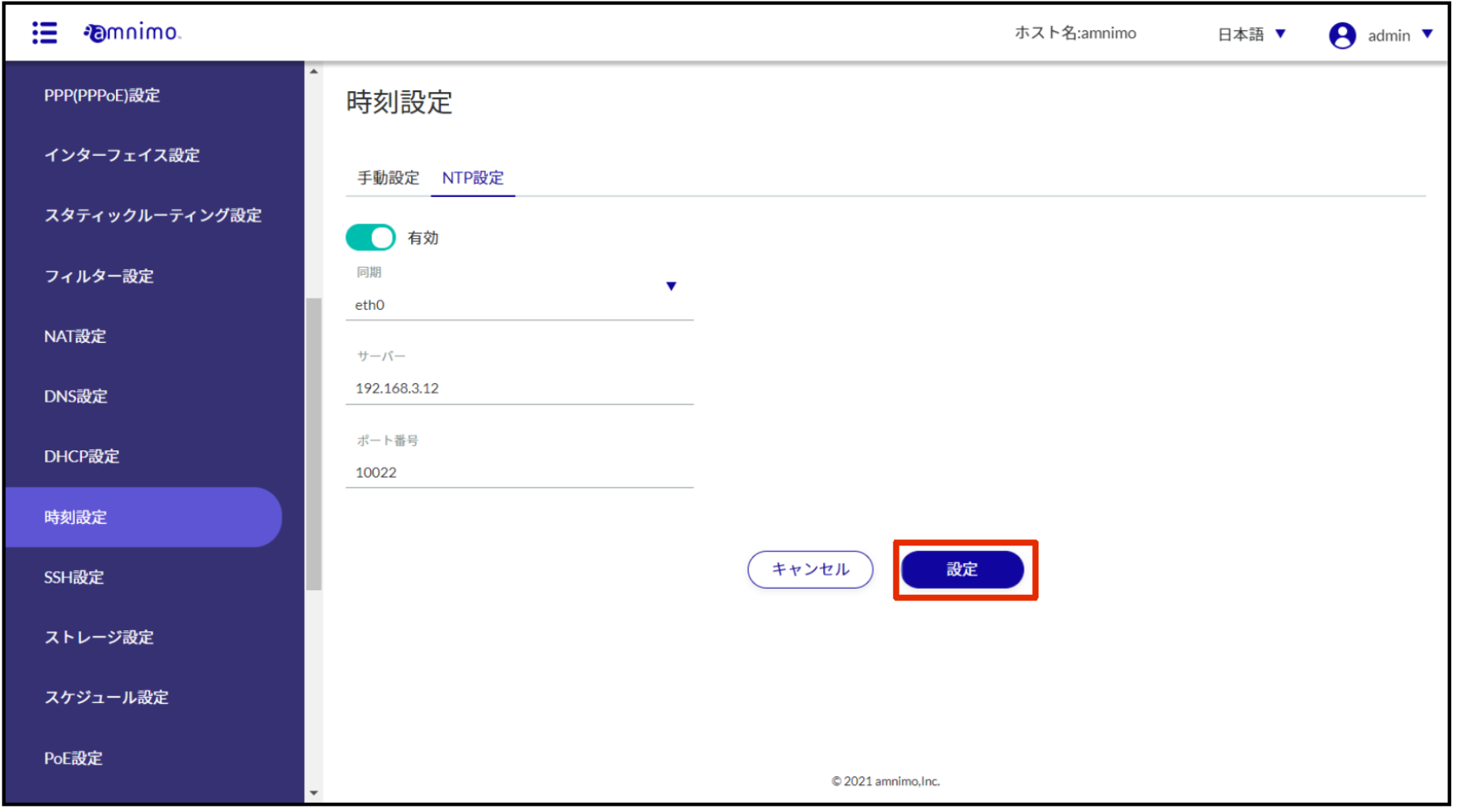

  3. [ 設定 ] をクリックして設定を確定します。

    本方法で設定した場合、NTP の時刻同期は以下の間隔で実施されます。

    • ネットワーク接続が開始した直後：64s 間隔
    • その後、徐々に間隔を大きくしながら時刻同期を継続的に実施
    • 最終的に以下の間隔で定期的に同期を行なう：1024s 間隔

    本値の変更は CLI から行えます。

  4. 設定ファイルを保存します。

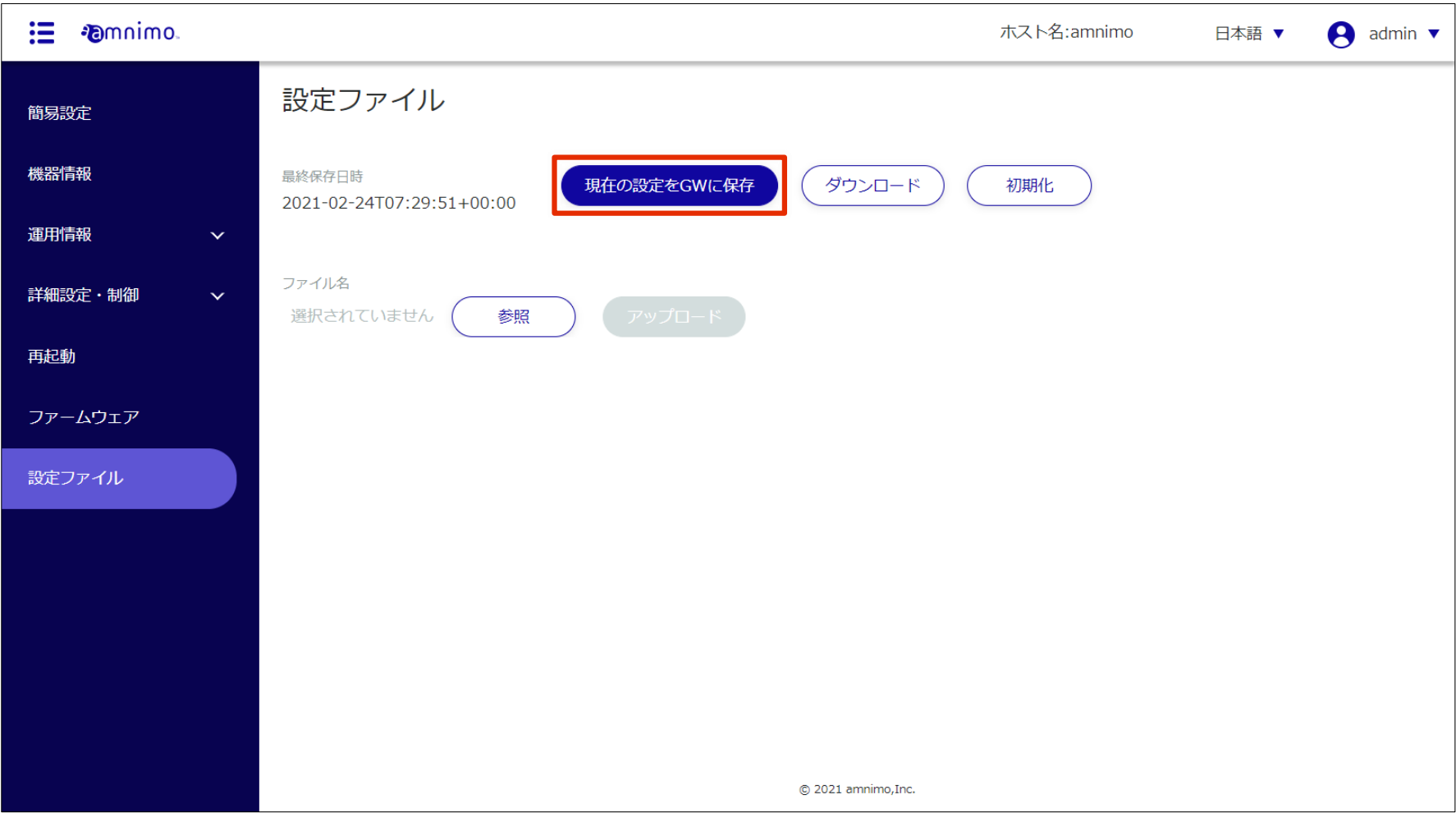

    「設定ファイル」画面で、［ 現在の設定を GW に保存 ］ボタンをクリックします。

  5. NTP サーバーの動作確認について

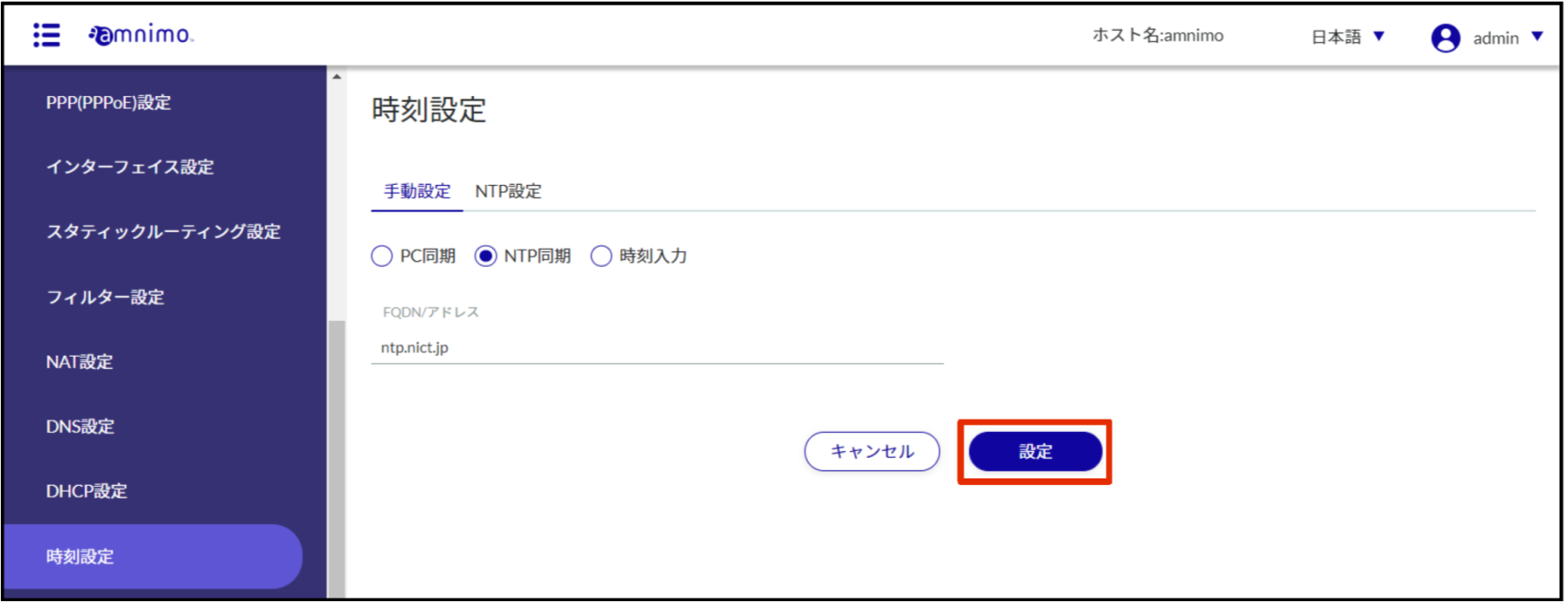

    同期する先の NTP サーバーが問題なく利用できるかどうかは、NTP の手動同期にて確認することが可能です。以下の画面にてご確認ください


▌  CLI による NTP サーバー同期の設定方法

  1. amsh で設定モードに移行します。

  2. ntp 設定モードに移行します。

    amnimo(cfg)# ntp
amnimo(cfg-ntp)# server ntp.nict.jp min 6 max16 polltarget 6 port 123
amnimo(cfg-ntp)# sync-interface ecm0
amnimo(cfg-ntp)# enable
amnimo(cfg-ntp)# exit

    本設定例では、MAX=16 として場合の例を記載しています。ちなみに MAX＝16 と設定した場合には 65536 秒(約 18 時間)、MAX=17 と設定した場合には約 36 時間の間隔となります。

  3. CLI による時刻同期設定の確認方法

    amnimo$ show ntp source
210 Number of sources = 3
MS Name/IP address Stratum Poll Reach LastRx Last sample
===============================================================================
#? GPS1 0 4 0 - +0ns[ +0ns] +/- 0ns
^* ntp-k1.nict.jp 1 6 17 63 -3724us[+1869us] +/- 29ms

 ▌ CLI による NTP サーバープール同期の設定方法

  1. amsh で設定モードに移行します。

  2. ntp 設定モードに移行します。

    amnimo(cfg)# ntp
amnimo(cfg-ntp)# pool pool.ntp.org 4
amnimo(cfg-ntp)# sync-interface ecm0
amnimo(cfg-ntp)# enable
amnimo(cfg-ntp)# exit

    本設定例では、NTP サーバープールのソースを最大4とした設定例を記載しています。

  3. CLI による時刻同期設定の確認方法

    amnimo$ show ntp sources
MS Name/IP address         Stratum Poll Reach LastRx Last sample
===============================================================================
^- time.cloudflare.com           3   6    17     0   +571us[ +506us] +/-   60ms
^- vps-tyo2.orleans.ddnss.de     2   6    17     1   +404us[ +404us] +/- 4346us
^* 122-145-162-74.ip.linode>     2   6    17     2   +289us[ +225us] +/- 3806us
^- time.cloudflare.com           3   6    17     3  -1714us[-1778us] +/-   63ms

▌  GPS による時刻同期の設定方法

  1. GPS による時刻同期の設定方法

    amnimo(cfg)# ntp
amnimo(cfg-ntp)# gps 1000.0
amnimo(cfg-ntp)# enable

  2. GPS による時刻同期の動作確認方法

    amnimo$ show ntp source
210 Number of sources = 2
MS Name/IP address Stratum Poll Reach LastRx Last sample
===============================================================================
#? GPS1 0 4 0 - +0ns[ +0ns] +/- 0ns
^* ntp-a3.nict.go.jp 1 6 17 46 -6718us[ -10ms] +/- 30ms

▌  LANデバイスに対する時刻同期を提供するための設定方法

LANデバイスがアムニモデバイスの時刻情報に同期する方法

前述の設定を行なうことにより、アムニモデバイスは LAN で接続された LAN 端末に対して時刻情報を提供することが可能になります。

LAN 端末側において、NTP の時刻同期の取得先として以下の設定を実施してください

  • NTPサーバーのIPアドレス＝LAN端末にとってのアムニモデバイスのIPアドレス
  • ポート番号：デフォルトのポート番号（123）
