ポートフォワーディングの設定をする

Tomoko
  • 更新

このレシピでは、インターネットから デバイスに届いた特定のパケットを、LAN 側の機器に転送するポートフォワーディングの設定をします。

アムニモの各種デバイスは DNAT の設定をすることでポートフォワーディングを実現します。

  • 本手順は、CLI で設定を行います。
  • GUI での同様の設定を行う場合は『GUI で DNAT の設定をする』を参照してください。





DNAT (デスティネーション NAT、宛先 NAT、送信先 NAT) とは、インターネットから特定のポート番号宛てに届いたパケットを、あらかじめ設定しておいたプライベートネットワークにある機器に転送する機能です。

反対に、SNAT（ソース NAT、送信元 NAT） 設定の場合、プライベートネットワーク側からインターネットに向けてパケットが送信されると、送信元の IP アドレスとポート番号をグローバル IP アドレスに変換します。



対象機器

  • AG
  • AR
  • AC

必要条件

  • デバイス に SSH またはコンソールで接続が出来る

DNAT の設定をする


 AC10 の場合は、起動直後から amsh モードで表示されます。
 configure コマンドで設定モードへ移行したら『手順3』 へ進んでください。
  1. TeraTerm などのツールでデバイスにログインします。

  2. amsh を起動し、設定モードに移行します。
    admin@amnimo:~$ amsh
    amnimo$ enable
    password:
    amnimo# configure
    amnimo(cfg)#

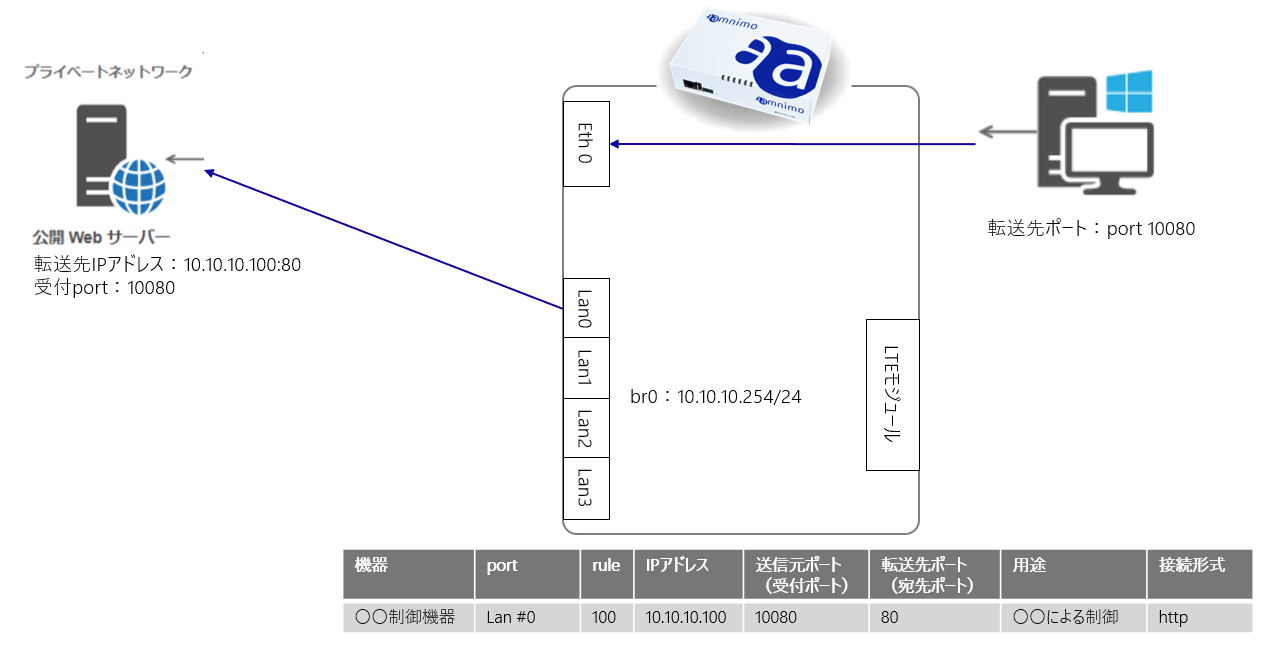

  3. 設定したいインターフェイス に対して DNAT の設定を行います。(下記の例では、eth0 に設定。）
    amnimo(cfg)# nat dnat 100  ← 1～1000 の範囲でルール番号を指定
    amnimo(cfg-dnat-100)# enable
    amnimo(cfg-dnat-100)# in-interface eth0
    amnimo(cfg-dnat-100)# match protocol tcp dst-port 10080   ← パケット合致条件を指定
    amnimo(cfg-dnat-100)# to-ip 10.10.10.100:80 ← 転送先 IP アドレスとポートを指定
    amnimo(cfg-dnat-100)# enable
  4. 設定を確認します。
    amnimo(cfg-dnat-100)# show config
    enable
    in-interface eth0
    match protocol tcp dst-port 10080
    to-ip 10.10.10.100:80
    amnimo(cfg-dnat-100)# exit
  5. 設定モードに移行し、設定ファイルを保存します。
    amnimo(cfg)# config file save
    startup-config file already exists. Do you want to overwrite? (y/N): y

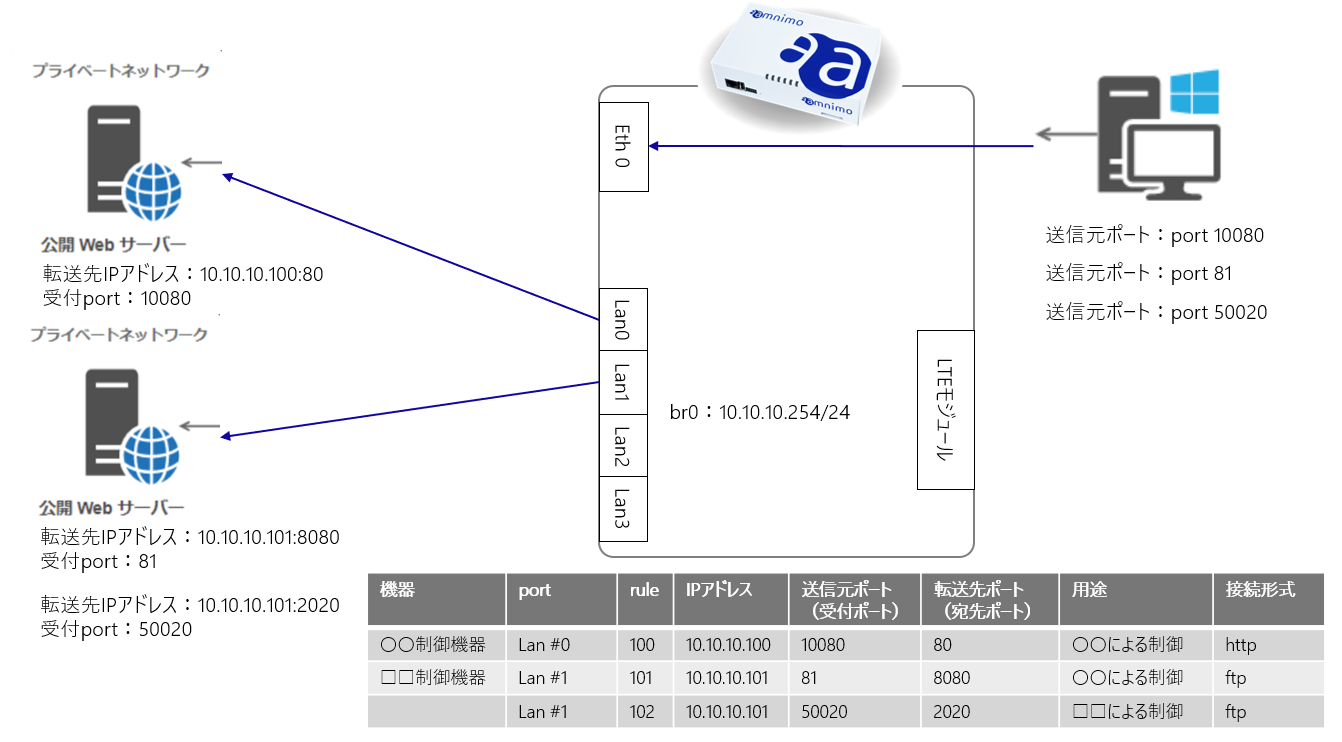

DNAT を複数の送信先へ設定する

複数の送信先に対して設定する場合は、ルール番号を変えて同様に設定できます。


例）ポート番号 81 で指定されたら、10.10.10.101:8080 へ転送する。
amnimo(cfg)# nat dnat 101
amnimo(cfg-dnat-101)# enable
amnimo(cfg-dnat-101)# in-interface eth0
amnimo(cfg-dnat-101)# match protocol tcp dst-port 81
amnimo(cfg-dnat-101)# to-ip 10.10.10.101:8080
amnimo(cfg-dnat-101)# enable



例）ポート番号 50020 で指定されたら、10.10.10.101:2020 へ転送する。

amnimo(cfg)# nat dnat 102
amnimo(cfg-dnat-102)# enable
amnimo(cfg-dnat-102)# in-interface eth0
amnimo(cfg-dnat-102)# match protocol tcp dst-port 50020
amnimo(cfg-dnat-102)# to-ip 10.10.10.101:2020
amnimo(cfg-dnat-102)# enable
